CENTRALIGN Ultra RS5

Especificaciones tecnicas

Alineación de calibres en motores de combustión, compresores, bombas, cajas de engranajes, tubos de bocinas, así como en turbinas de vapor y gas

  • Medición del centro real del calibre: determinación del error de excentricidad.
  • La capacidad para medir más de 3 puntos a lo largo del calibre garantiza la máxima precisión.
  • Los soportes universales para punteros láser, los cuales están patentados, junto con el soporte giratorio del sensor, mejoran la precisión de la medición y el manejo.
  • Medición de calibres magnéticos y no magnéticos con diámetros que van desde 45 mm hasta más de 4000 mm.
  • El alcance del láser cubre una distancia de hasta 50 m (164,042 ft) con el sistema de láser de largo alcance.
  • Sensor de control (opcional) para la compensación automatizada de la desviación potencial del láser.
  • Introducción del combamiento del rotor, del crecimiento térmico y de la posición de la línea de referencia.

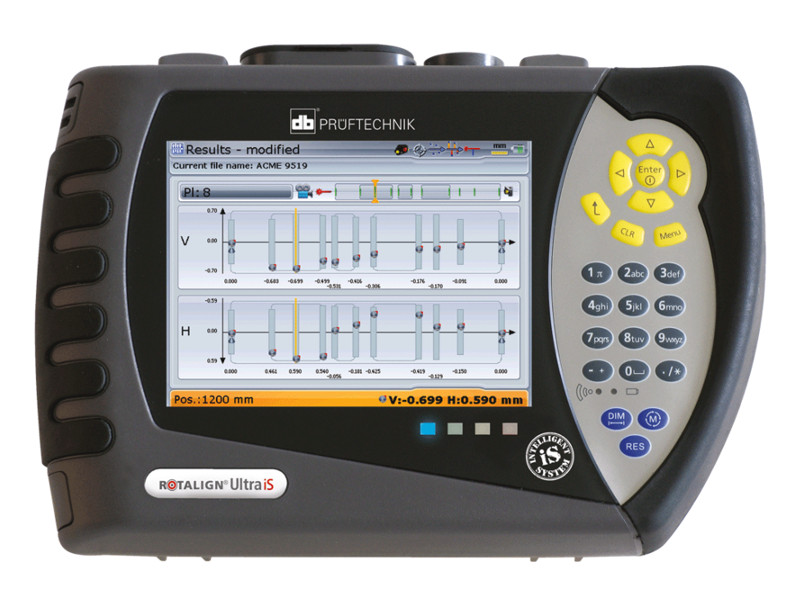

CENTRALIGN Ultra es un sistema de alineación láser diseñado para medir y alinear calibres y elementos internos de máquinas rotativas, como anillos de cojinete, diafragmas, toberas, casquillos interiores y carcasas de turbinas con o sin la cubierta superior instalada. Este sistema supone una alternativa mucho más práctica y precisa que los métodos tradicionales, los cuales emplean cuerdas de piano, micrómetros y teodolitos, cuyo manejo resulta tedioso.
